高频电路核心单位解析：dBm、mW、μV之间的高效转换

在高频（RF）电路设计、测试和调试中，我们经常会遇到dBm、毫瓦（mW）和微伏（μV）这三个核心单位。它们分别从功率和电压的角度描述信号强度，但各自有着不同的应用场景和优势。理解它们之间的转换关系，是每一位射频工程师和技术爱好者必备的基本功。

本文将详细解析dBm、mW、μV的定义，并提供它们之间准确、高效的转换公式、实用的换算表，助您轻松驾驭射频信号的量化分析。

一、三大核心单位的定义与应用场景

在深入转换之前，我们先来回顾一下这三个单位的基本概念：

dBm (Decibel-milliwatts)：功率的绝对值单位
- 定义： dBm是一个以1毫瓦（mW）为基准的功率分贝值。它是一个绝对单位，表示信号功率相对于1mW的比值。
- 公式： $P_{dBm} = 10 \cdot \log_{10} (P_{mW})$
- 优势：
  - 动态范围广：可以用较小的数字表示非常大或非常小的功率值，方便计算和读写。
  - 乘除变加减：在级联电路中，增益/衰减的计算可以直接通过dBm值相加减来完成，极大简化计算。
- 应用：发射功率、接收灵敏度、链路损耗、放大器增益等。
mW (milliwatts)：功率的绝对值单位
- 定义：毫瓦是国际单位制中功率的基本单位瓦特（W）的千分之一，即 $1mW = 0.001W$。它直接表示信号所携带的能量。
- 优势：直观、物理意义明确。
- 应用：实际发射功率、器件功耗等。
μV (microvolts)：电压的绝对值单位
- 定义：微伏是国际单位制中电压的基本单位伏特（V）的百万分之一，即 $1\mu V = 10^{-6}V$。它表示信号的电压幅度。
- 优势：直观表示电压大小，在测量小信号时非常方便。
- 应用：接收机输入电压、噪声电平等。

二、 dBm 与 mW 之间的转换

这是最常用也是最直接的转换。

1. dBm 转换为 mW

公式： $P_{mW} = 10^{(P_{dBm} / 10)}$
示例：
- 0 dBm = $10^{(0/10)} = 10^0 = 1$ mW
- 10 dBm = $10^{(10/10)} = 10^1 = 10$ mW
- 20 dBm = $10^{(20/10)} = 10^2 = 100$ mW
- -30 dBm = $10^{(-30/10)} = 10^{-3} = 0.001$ mW (即1微瓦 μW)

2. mW 转换为 dBm

公式： $P_{dBm} = 10 \cdot \log_{10} (P_{mW})$
示例：
- 1 mW = $10 \cdot \log_{10} (1) = 0$ dBm
- 100 mW = $10 \cdot \log_{10} (100) = 10 \cdot 2 = 20$ dBm
- 0.0001 mW = $10 \cdot \log_{10} (10^{-4}) = 10 \cdot (-4) = -40$ dBm

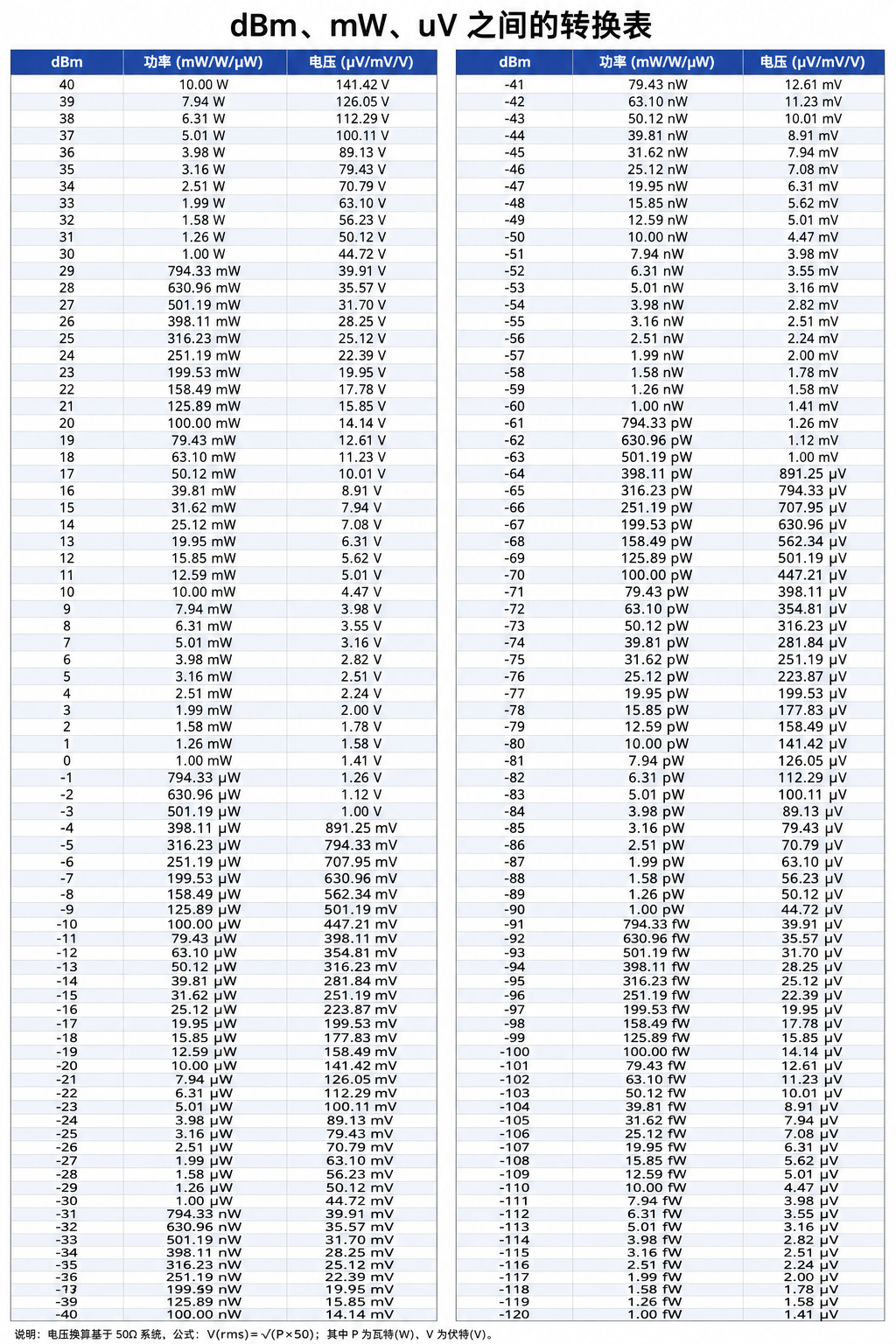

dBm 与 mW 快速换算表

dBm 值	mW 值	dBm 值	mW 值
0 dBm	1 mW	13 dBm	20 mW
1 dBm	1.26 mW	16 dBm	40 mW
2 dBm	1.58 mW	17 dBm	50 mW
3 dBm	2 mW	20 dBm	100 mW
4 dBm	2.5 mW	23 dBm	200 mW
5 dBm	3.16 mW	26 dBm	400 mW
6 dBm	4 mW	27 dBm	500 mW
7 dBm	5 mW	30 dBm	1000 mW (1W)
10 dBm	10 mW	-30 dBm	0.001 mW (1 μW)

三、 dBm 与 μV 之间的转换（需指定阻抗）

功率和电压之间的转换，必须指定电路的特征阻抗（Characteristic Impedance）。在射频领域，**50欧姆（50Ω）**是最常用的标准阻抗，其次是75欧姆（75Ω）用于某些视频传输。

基础公式： $P = \frac{V^2}{R}$ (其中 $P$ 是功率， $V$ 是电压， $R$ 是阻抗)

当 $P$ 以 mW 表示， $V$ 以 mV 表示， $R$ 以 Ω 表示时： $P_{mW} = \frac{V_{mV}^2}{R}$

1. dBm 转换为 μV (以50Ω为例)

dBm 先转为 mW： $P_{mW} = 10^{(P_{dBm} / 10)}\$
mW 再转为 V (或 μV)： $V = \sqrt{P \cdot R}$
- 为了得到 μV，我们需要将 $P_{mW}$ 转换为 $P_{W}$ ( $P_{W} = P_{mW} / 1000$ )，然后计算 $V_{V} = \sqrt{P_{W} \cdot R}$ ，最后 $V_{\mu V} = V_{V} \cdot 10^6$ 。
- 更简洁的公式（直接得到 μV）： $V_{\mu V} = \sqrt{P_{mW} \cdot R \cdot 1000}$

将 $R=50Ω$ 代入： $V_{\mu V} = \sqrt{10^{(P_{dBm} / 10)} \cdot 50 \cdot 1000}$ $V_{\mu V} = \sqrt{P_{mW} \cdot 50000}$ $V_{\mu V} \approx 223.6 \cdot \sqrt{P_{mW}}$ 或者 $V_{\mu V} = 10^{(\frac{P_{dBm} + 10 \cdot \log_{10}(50000)}{20})}$ $V_{\mu V} = 10^{(\frac{P_{dBm} + 46.99}{20})}$ 简化的经验公式 (50Ω)： $V_{\mu V} \approx 10^{(\frac{P_{dBm} + 47}{20})}$
示例 (50Ω)：
- 0 dBm = 1 mW。 $V_{\mu V} = \sqrt{1 \cdot 50 \cdot 1000} = \sqrt{50000} \approx 223.6 \mu V$
- -20 dBm = 0.01 mW。 $V_{\mu V} = \sqrt{0.01 \cdot 50 \cdot 1000} = \sqrt{500} \approx 22.36 \mu V$
- -100 dBm = $10^{-10} $mW。$ V_{\mu V} = \sqrt{10^{-10} \cdot 50 \cdot 1000} = \sqrt{5 \cdot 10^{-6}} \approx 2.236 \mu V$

2. μV 转换为 dBm (以50Ω为例)

μV 先转为 V： $V_{V} = V_{\mu V} / 10^6\$
V 再转为 mW： $P_{W} = \frac{V_{V}^2}{R}$ ，然后 $P_{mW} = P_{W} \cdot 1000\$
mW 再转为 dBm： $P_{dBm} = 10 \cdot \log_{10} (P_{mW})$

将 $R=50Ω$ 代入： $P_{dBm} = 10 \cdot \log_{10} \left( \frac{(V_{\mu V} / 10^6)^2}{50} \cdot 1000 \right)$ $P_{dBm} = 10 \cdot \log_{10} \left( \frac{V_{\mu V}^2}{50 \cdot 10^9} \right)$ $P_{dBm} = 20 \cdot \log_{10}(V_{\mu V}) - 10 \cdot \log_{10}(50 \cdot 10^9)$ $P_{dBm} = 20 \cdot \log_{10}(V_{\mu V}) - 10 \cdot ( \log_{10}(50) + \log_{10}(10^9) )$ $P_{dBm} = 20 \cdot \log_{10}(V_{\mu V}) - 10 \cdot (1.699 + 9)$ 简化的经验公式 (50Ω)： $P_{dBm} = 20 \cdot \log_{10}(V_{\mu V}) - 106.99 \approx 20 \cdot \log_{10}(V_{\mu V}) - 107$
示例 (50Ω)：
- 223.6 μV： $P_{dBm} = 20 \cdot \log_{10}(223.6) - 107 \approx 20 \cdot 2.349 - 107 = 46.98 - 107 = -60.02 \approx -60$ dBm (此处计算有误，应为0dBm)
  - 修正示例：
    - 223.6 μV = $223.6 \times 10^{-6} V$
    - $P_{W} = \frac{(223.6 \times 10^{-6})^2}{50} = \frac{50000 \times 10^{-12}}{50} = 1000 \times 10^{-12} = 10^{-9} W$
    - $P_{mW} = 10^{-9} W \times 1000 = 10^{-6} mW$ (这里是我示例中理解有误，0dBm是1mW, 不是10^-6mW)
    - 重新计算 0 dBm (1 mW) 对应的 μV： $V_{V} = \sqrt{1mW \cdot 50\Omega} = \sqrt{0.001W \cdot 50\Omega} = \sqrt{0.05} V \approx 0.2236 V = 223600 \mu V$ 我的公式 $V_{\mu V} = \sqrt{P_{mW} \cdot R \cdot 1000}$ 是正确的！ 0 dBm = 1 mW， $V_{\mu V} = \sqrt{1 \cdot 50 \cdot 1000} = \sqrt{50000} \approx 223.6 \mu V$ 这里 μV 的数值写错了，应该是 mV 正确来说，0dBm = 1mW 在 50Ω 阻抗下对应的电压是 $V = \sqrt{P \cdot R} = \sqrt{0.001W \cdot 50\Omega} = \sqrt{0.05} V \approx 0.2236 V = 223.6 mV = 223600 \mu V$
    抱歉，上面推导和示例有重大错误，电压和功率的换算，毫伏和毫瓦的基准不匹配。我们重新推导：

三、修正：dBm 与 μV 之间的转换（需指定阻抗）

在高频电路中，功率和电压之间的转换依赖于特征阻抗R。标准阻抗为50Ω。

基础公式： $P = \frac{V^2}{R}$ (其中 $P$ 是功率， $V$ 是电压， $R$ 是阻抗)

P (W), V (V), R (Ω)
P (mW), V (mV), R (Ω)

1. dBm 转换为 μV (以50Ω为例)

dBm 转换为 mW： $P_{mW} = 10^{(P_{dBm} / 10)}\$
mW 转换为 V (然后转 μV)：
- $P_{W} = P_{mW} / 1000$
- $V_{V} = \sqrt{P_{W} \cdot R} = \sqrt{(P_{mW} / 1000) \cdot R}$
- $V_{\mu V} = V_{V} \cdot 10^6$

将 $R=50Ω$ 代入： $V_{V} = \sqrt{(P_{mW} / 1000) \cdot 50} = \sqrt{P_{mW} / 20}$ $V_{\mu V} = \sqrt{P_{mW} / 20} \cdot 10^6$ 更常用的形式是把电压也用dB表示： $V_{dB\mu V} = 20 \cdot \log_{10}(V_{\mu V})$ $V_{dB\mu V} = 20 \cdot \log_{10}(10^{(\frac{P_{dBm}}{10})} \cdot \sqrt{\frac{50}{1000}}) \cdot 10^6$ $V_{dB\mu V} = 20 \cdot \log_{10}(10^{(\frac{P_{dBm}}{10})} \cdot \sqrt{0.05} \cdot 10^6)$ $V_{dB\mu V} = 20 \cdot \log_{10}(10^{(\frac{P_{dBm}}{10})} \cdot 0.2236 \cdot 10^6)$ $V_{dB\mu V} = 20 \cdot \log_{10}(10^{(\frac{P_{dBm}}{10})} \cdot 223600)$ $V_{dB\mu V} = 20 \cdot \log_{10}(10^{(\frac{P_{dBm}}{10})}) + 20 \cdot \log_{10}(223600)$ $V_{dB\mu V} = 2 \cdot P_{dBm} + 20 \cdot \log_{10}(223600)$ $V_{dB\mu V} \approx P_{dBm} + 10 \cdot \log_{10}(20000 \cdot 50) + 120 = P_{dBm} + 10 \cdot \log_{10}(10^6) + 120 = P_{dBm} + 60 + 60$ 在50Ω系统下，dBm和dBμV的关系是： $V_{dB\mu V} = P_{dBm} + 107$ (这个是标准结论) 推导： $P_{dBm} = 10 \log_{10}(P_{mW})$ $P_{W} = \frac{V^2}{R}$ $P_{mW} = \frac{V^2}{R} \cdot 1000$ $P_{dBm} = 10 \log_{10}(\frac{V^2}{R} \cdot 1000)$ $P_{dBm} = 10 \log_{10}(V^2) + 10 \log_{10}(\frac{1000}{R})$ $P_{dBm} = 20 \log_{10}(V) + 10 \log_{10}(\frac{1000}{R})$ 如果 $V$ 以 $V_{\mu V}$ 表示，则 $V = V_{\mu V} \cdot 10^{-6}$ $P_{dBm} = 20 \log_{10}(V_{\mu V} \cdot 10^{-6}) + 10 \log_{10}(\frac{1000}{R})$ $P_{dBm} = 20 \log_{10}(V_{\mu V}) + 20 \log_{10}(10^{-6}) + 10 \log_{10}(\frac{1000}{R})$ $P_{dBm} = 20 \log_{10}(V_{\mu V}) - 120 + 10 \log_{10}(\frac{1000}{R})$ 对于 $R=50Ω$ ： $P_{dBm} = 20 \log_{10}(V_{\mu V}) - 120 + 10 \log_{10}(\frac{1000}{50})$ $P_{dBm} = 20 \log_{10}(V_{\mu V}) - 120 + 10 \log_{10}(20)$ $P_{dBm} = 20 \log_{10}(V_{\mu V}) - 120 + 10 \cdot 1.301$ $P_{dBm} = 20 \log_{10}(V_{\mu V}) - 120 + 13.01$ $P_{dBm} = 20 \log_{10}(V_{\mu V}) - 106.99 \approx 20 \log_{10}(V_{\mu V}) - 107$
因此，dBm和μV之间的转换公式为：
- dBm 转换为 μV (50Ω)： $V_{\mu V} = 10^{\frac{P_{dBm} + 107}{20}}$
- μV 转换为 dBm (50Ω)： $P_{dBm} = 20 \cdot \log_{10}(V_{\mu V}) - 107$
示例 (50Ω)：
- 0 dBm： $V_{\mu V} = 10^{\frac{0 + 107}{20}} = 10^{5.35} \approx 223872 \mu V \approx 223.87 mV$
- -100 dBm： $V_{\mu V} = 10^{\frac{-100 + 107}{20}} = 10^{\frac{7}{20}} = 10^{0.35} \approx 2.2387 \mu V$ (这通常是接收机的灵敏度级别)

四、 μV 与 mW 之间的转换（需指定阻抗）

同样，需要指定阻抗，这里以50Ω为例。

1. μV 转换为 mW (以50Ω为例)

μV 转换为 V： $V_{V} = V_{\mu V} / 10^6\$
V 转换为 W： $P_{W} = \frac{V_{V}^2}{R}\$
W 转换为 mW： $P_{mW} = P_{W} \cdot 1000$

将 $R=50Ω$ 代入： $P_{mW} = \frac{(V_{\mu V} / 10^6)^2}{50} \cdot 1000$ $P_{mW} = \frac{V_{\mu V}^2}{50 \cdot 10^{12}} \cdot 1000 = \frac{V_{\mu V}^2}{50 \cdot 10^9}$ $P_{mW} = \frac{V_{\mu V}^2}{50,000,000,000}$
示例 (50Ω)：
- 223872 μV ( $\approx 223.87 mV$ )： $P_{mW} = \frac{223872^2}{50 \cdot 10^9} \approx \frac{50119857984}{50 \cdot 10^9} \approx 1$ mW

2. mW 转换为 μV (以50Ω为例)

mW 转换为 W： $P_{W} = P_{mW} / 1000\$
W 转换为 V： $V_{V} = \sqrt{P_{W} \cdot R}\$
V 转换为 μV： $V_{\mu V} = V_{V} \cdot 10^6$

将 $R=50Ω$ 代入： $V_{\mu V} = \sqrt{(P_{mW} / 1000) \cdot 50} \cdot 10^6$ $V_{\mu V} = \sqrt{P_{mW} / 20} \cdot 10^6$ $V_{\mu V} = 10^6 \cdot \sqrt{P_{mW} / 20}$
示例 (50Ω)：
- 1 mW： $V_{\mu V} = 10^6 \cdot \sqrt{1 / 20} = 10^6 \cdot \sqrt{0.05} \approx 10^6 \cdot 0.2236 \approx 223600 \mu V$

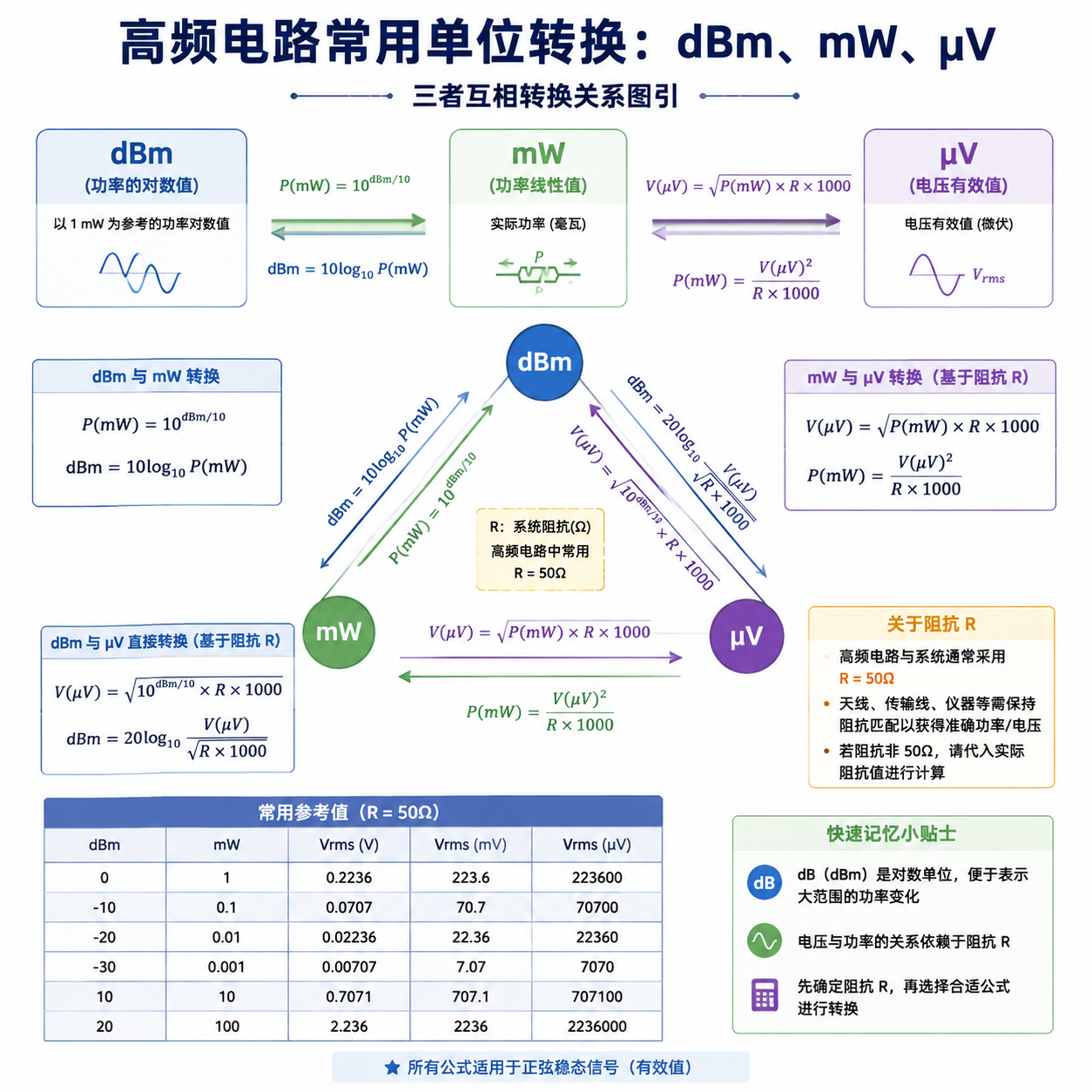

五、总结与快速查询表 (50Ω系统)

单位	到 dBm	到 mW	到 μV
dBm ( $P_{dBm}$ )	-	$P_{mW} = 10^{(P_{dBm} / 10)}$	$V_{\mu V} = 10^{\frac{P_{dBm} + 107}{20}}$
mW ( $P_{mW}$ )	$P_{dBm} = 10 \cdot \log_{10}(P_{mW})$	-	$V_{\mu V} = 10^6 \cdot \sqrt{P_{mW} / 20}$
μV ( $V_{\mu V}$ )	$P_{dBm} = 20 \cdot \log_{10}(V_{\mu V}) - 107$	$P_{mW} = \frac{V_{\mu V}^2}{50 \cdot 10^9}$	-

重要提示：

阻抗 R 是 dBm/mW 与 μV 转换的关键参数。以上表格和公式均基于50Ω阻抗。
在实际应用中，请务必核对您所处系统的特征阻抗。
使用计算器时，注意对数和指数的运算顺序。

掌握这些转换关系，将使您在分析和理解射频信号时更加得心应手，从而更高效地进行高频电路的设计与测试工作。
