在照明控制、电机启停、门禁设备、工业辅助控制及智能家居等应用中，传统有线开关往往面临布线复杂、施工成本高和后期扩展困难等问题。采用RFE220A与RFE272构建4路无线遥控开关，可以在简化系统结构的同时，实现4个独立负载的远距离控制，并兼顾低功耗、抗干扰性和使用安全性。

本文介绍一套由手持遥控发射器、无线接收控制板和4路负载输出组成的应用方案，为产品设计和工程开发提供参考。

说明：具体工作频率、引脚定义、供电范围及外围元件参数，应以RFE220A、RFE272最新版本数据手册和实际选用的射频模块为准。

一、系统方案概述

整套4路遥控开关分为发射端和接收端两部分：

• 发射端：由按键、RFE220A、射频发射电路、天线和电池组成；
• 接收端：由射频接收电路、RFE272、输出驱动、继电器或MOSFET、电源模块组成；
• 控制对象：灯具、电磁阀、小型电机、门禁执行器及其他交直流负载。

用户按下遥控器上的任意一个按键后，发射端生成对应的无线控制数据并通过天线发送。接收端完成信号接收、数据识别和地址校验，再驱动相应通道动作。四个按键分别对应CH1、CH2、CH3和CH4，从而实现4路负载的独立控制。

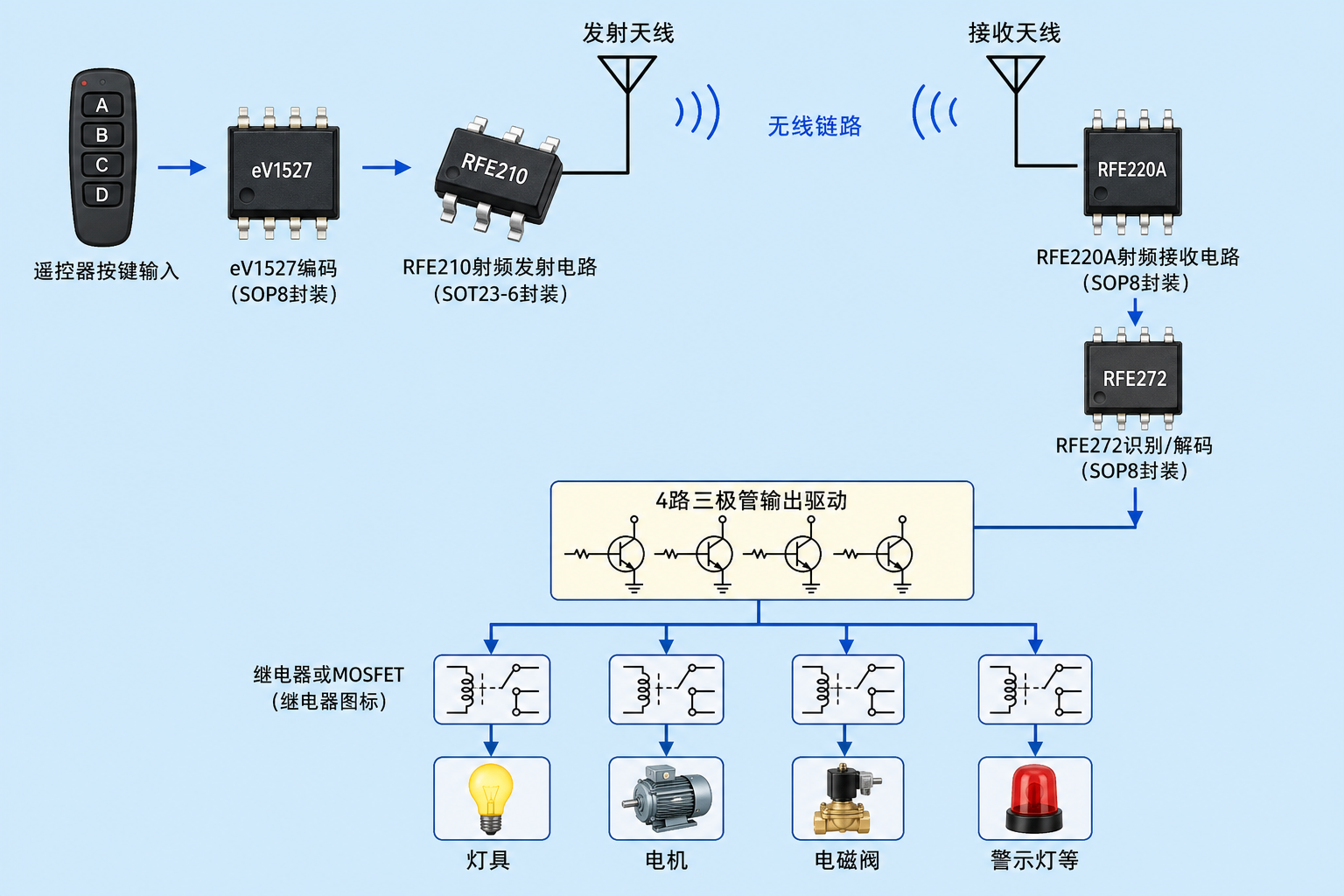

系统信号流程

二、发射端设计

发射端通常采用小型手持遥控器结构。4个独立按键对应4个控制通道，RFE220A负责检测按键状态，并配合射频电路生成和发送控制信号。

1. 四路按键输入

按键可分别定义为：

按键输入端应根据芯片要求设置上拉或下拉，并可加入适当的硬件滤波。PCB布线时，按键线不宜与射频输出及天线匹配网络长距离并行，以减少干扰。

2. 地址与控制码设计

专业遥控系统不能只区分四个按键，还应区分不同的遥控器和接收设备。因此，无线数据一般至少包含：

• 设备地址或遥控器身份信息；
• 按键通道信息；
• 控制状态或功能信息；
• 校验数据；
• 固定码、学习码或滚动码等安全信息。

接收端只有在地址和数据校验均正确时才执行输出，可有效降低邻近同类设备之间的误触发概率。对于门禁、车库门及具有安全要求的应用，建议采用学习配对或滚动码机制，而不是简单固定码。

3. 低功耗设计

手持遥控器通常由纽扣电池或干电池供电，因此待机功耗非常关键。合理的工作方式是：

1. 无按键时，芯片及外围电路处于低功耗状态；
2. 按键按下后，系统快速唤醒；
3. 连续发送若干帧控制数据，提高接收成功率；
4. 按键释放后恢复低功耗待机。

设计时还应注意电池压降、发射瞬间电流以及低温环境下的电池性能。建议在芯片电源附近放置去耦电容，并根据发射电路的瞬态电流配置储能电容。

4. 天线与射频布局

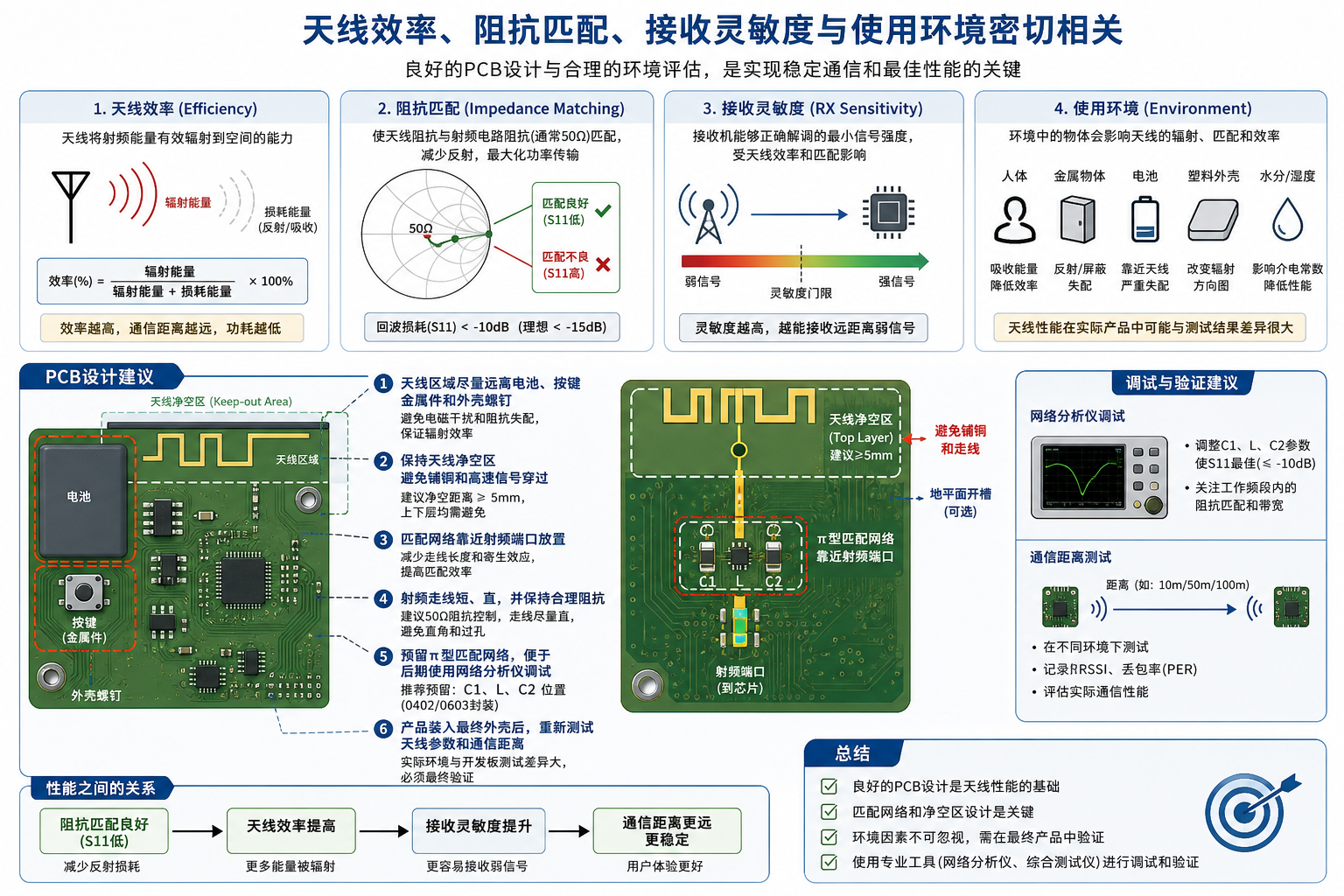

遥控距离不仅取决于发射功率，也与天线效率、阻抗匹配、接收灵敏度和使用环境密切相关。

PCB设计建议包括：

• 天线区域尽量远离电池、按键金属件和外壳螺钉；
• 保持天线净空区，避免铺铜和高速信号穿过；
• 匹配网络靠近射频端口放置；
• 射频走线短、直，并保持合理阻抗；
• 预留π型匹配网络，便于后期使用网络分析仪调试；

• 产品装入最终外壳后重新测试天线参数和通信距离。




三、接收端设计

接收控制板承担连续监听、数据判断和负载驱动等任务。RFE272与射频接收电路配合，对收到的数据进行识别，并输出对应的四路控制信号。

1. 四路输出方式

根据负载类型，可以选择继电器或MOSFET作为执行器件。

继电器输出

适合控制交流灯具、接触器和需要电气隔离的负载，优点是适用范围广、导通压降低；不足是体积较大、存在机械寿命和动作噪声。

每路继电器通常需要：

• NPN三极管或N沟道MOSFET驱动；
• 线圈续流二极管；
• 栅极或基极限流、下拉元件；
• 必要时增加光耦隔离；
• 对感性或交流负载增加RC吸收、压敏电阻等保护器件。

MOSFET输出

适合低压直流灯带、电磁阀和小型直流电机。MOSFET具有寿命长、动作快、无机械噪声等优点，但需要根据负载电压、峰值电流和散热条件选型。

RFE272的逻辑输出不宜直接驱动大电流负载。驱动级应留有足够余量，并充分考虑继电器线圈启动电流、感性反向电压和MOSFET温升。

3. 控制模式设计

4路遥控开关可根据应用设置不同的输出逻辑。

点动模式

按住按键时输出有效，松开后立即关闭。适合电动门、升降设备和短时触发控制。

自锁模式

每按一次按键，对应通道在开启与关闭之间切换。适合照明、风扇和普通电器开关。

互锁模式

某一路开启时，其他指定通道自动关闭。适合电机正反转、窗帘开合等不允许同时导通的场景。

定时模式

收到指令后输出保持数秒或数分钟，再自动关闭。适合门禁、电磁锁、楼道照明和灌溉阀门。

如果RFE272自身提供的控制模式不能完全满足产品需求，可在解码输出之后增加微控制器，实现更灵活的逻辑、掉电记忆和定时功能。

四、配对与存储机制

为了方便批量生产、安装和售后维护，接收端建议设置学习按键和状态指示灯。

典型配对流程如下：

1. 短按接收板上的“学习”按键；
2. 指示灯进入学习状态；
3. 按下遥控器任意通道键；
4. 接收端保存遥控器地址；
5. 指示灯闪烁或熄灭，表示配对完成。

此外，还可以设置长按学习键清除全部遥控器。若产品需要支持多个发射器，应根据存储容量明确可学习的遥控器数量，并考虑重复地址、存储写入次数和异常掉电保护。

五、电源及抗干扰设计

接收端往往需要同时为射频、逻辑和继电器供电。继电器动作会产生电源波动和电磁干扰，如果处理不当，可能引起接收距离下降、误动作甚至系统复位。

建议采取以下措施：

• 射频/逻辑电源与继电器电源分区布线；
• 在电源入口增加保险丝、反接保护和浪涌抑制；
• 在每颗芯片附近配置去耦电容；
• 继电器线圈就近放置续流二极管；
• 强电区、驱动区和射频区保持足够间距；
• 天线远离继电器、变压器、开关电源电感和大电流走线；
• 对交流负载产生的电弧干扰增加RC吸收或压敏器件；
• 优化地线回流路径，避免继电器电流经过射频电路地线；
• 在电源波动较大的场景增加欠压检测和上电复位设计。

若产品直接接入市电，必须严格满足爬电距离、电气间隙、绝缘等级、防触电和阻燃要求。调试过程中应使用隔离电源并遵守高压安全规范。

RFE220A＋RFE272方案能够以相对简洁的硬件结构实现一套实用的4路无线遥控开关。要把基础方案升级为专业产品，除了完成无线收发和继电器控制，还需要重点处理地址安全、天线匹配、电源隔离、负载保护、抗干扰及法规认证等问题。

在实际开发中，应先根据目标负载确定输出器件和控制模式，再依据产品安装环境完成射频调试与可靠性测试。通过合理的软硬件设计，该方案可广泛应用于照明、门控、工业控制和智能家居等领域。
