自动识别模式：Vout 为负值时反相输出；Vin 与 Vout 相差 ≤0.5V 或 Vout > Vin 为升压；其余为降压。输入电压 ≤36V，升压输出 ≤60V。
输入条件
计算结果
MC34063A 升压应用电路

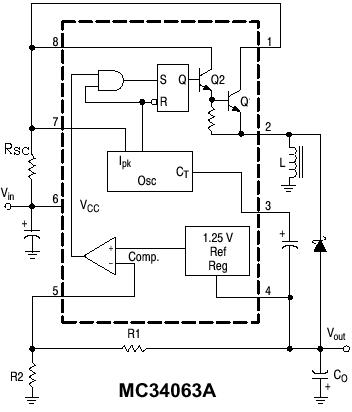

图：MC34063A 内部等效电路及升压典型应用
MC34063 基本结构及引脚功能
1脚开关管 T1 集电极引出端
2脚开关管 T1 发射极引出端
3脚定时电容 Ct 接线端
4脚电源地 GND
5脚比较器反相输入端 / 输出电压取样端
6脚电源正端 Vcc
7脚峰值电流取样端（过流检测）
8脚驱动管 T2 集电极引出端
设计注意事项：
1. 快速恢复二极管建议选用肖特基二极管（如 1N5819 / SS34），效率更高；
2. 输出滤波电容 Co 实际取值应比计算值大 2~3 倍，并关注 ESR 等效串联电阻；
3. 输入输出电压绝对值之和不得超过 40V，否则芯片不能安全工作；
4. R1 推荐取 1.5k~2.2kΩ，R2 按公式计算后取标准 E 系列标称值；
5. 当输出电流大于 300mA 时，建议外接扩流功率管以提升输出能力。
1. 快速恢复二极管建议选用肖特基二极管（如 1N5819 / SS34），效率更高；
2. 输出滤波电容 Co 实际取值应比计算值大 2~3 倍，并关注 ESR 等效串联电阻；
3. 输入输出电压绝对值之和不得超过 40V，否则芯片不能安全工作；
4. R1 推荐取 1.5k~2.2kΩ，R2 按公式计算后取标准 E 系列标称值；
5. 当输出电流大于 300mA 时，建议外接扩流功率管以提升输出能力。
