根据目标输出电压计算 R2
推荐常用值：240Ω。
一般快速计算可填写 0；精确设计请按实际芯片规格书填写。
填写参数后，点击上方按钮开始计算。
LM317 稳压输出电压与电阻计算器
快速计算 LM317 输出电压、R2 反馈电阻和常用输出电压档位参数。
LM317 可调稳压器简介
LM317 是常用的三端可调正电压线性稳压器。通过 R1、R2 组成的反馈分压网络， 可以设置所需的输出电压。常用设计中 R1 取 240Ω，基准电压通常按 1.25V 计算。
VOUT = VREF × (1 + R2 / R1) + IADJ × R2
常用简化公式：VOUT ≈ 1.25 × (1 + R2 / R1)
常用简化公式：VOUT ≈ 1.25 × (1 + R2 / R1)

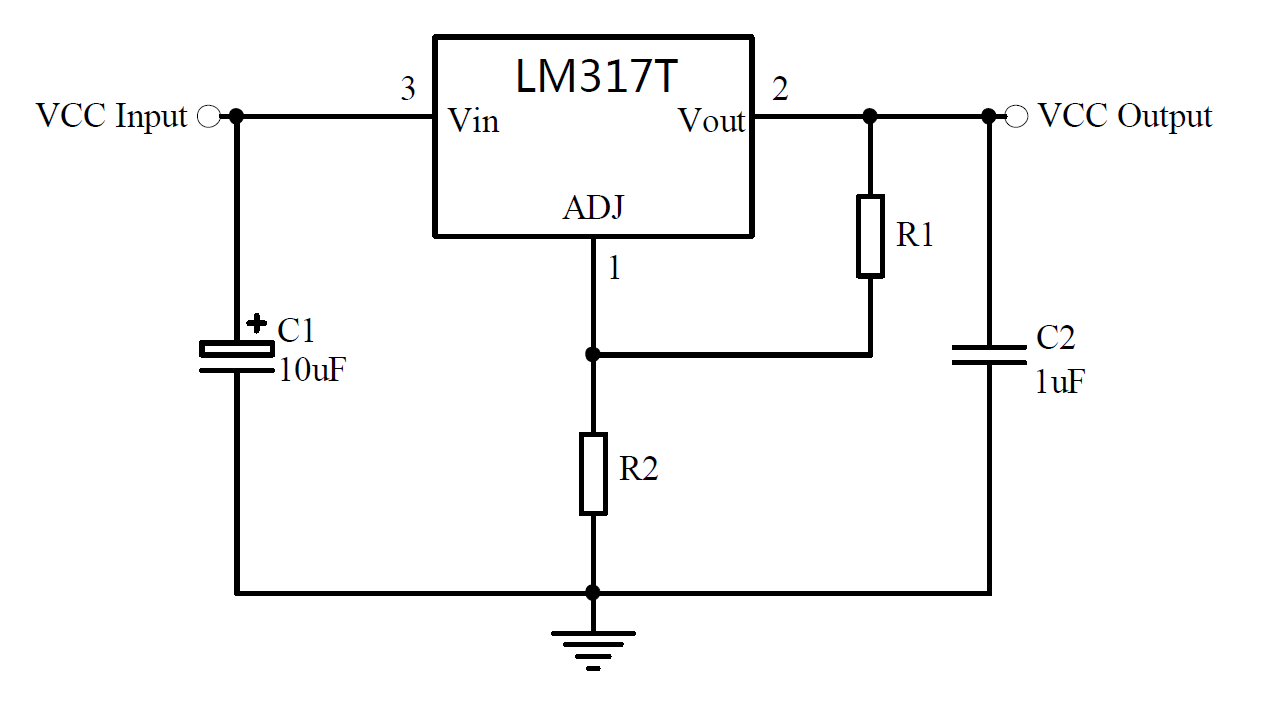

LM317 典型应用电路图
LM317T 典型可调稳压应用示例：R1 与 R2 用于设定输出电压。
LM317 参数计算器
根据 R1、R2 反算输出电压
当前示例：R1 = 240Ω、R2 = 720Ω，输出约为 5V。
常用 LM317 输出电压电阻参数
下表会根据上方的 VREF、R1、IADJ 和标准电阻系列自动更新。 程序采用“向上选取”规则，优先使计算输出电压略高于或等于目标电压。
| 目标输出 | R1 | 理论 R2 | 向上选取的标准 R2 | 预计实际输出 | 高出目标 | 可调电阻建议 |
|---|
1. LM317 属于线性稳压器，输入电压必须高于目标输出电压，并应预留压差。
2. 输入输出压差越大、负载电流越高，芯片发热越明显，必须评估功耗并配置适当散热片。
3. 电阻本身存在误差，即使程序计算为“略高”，实际电压仍会受到 VREF、IADJ、电阻精度、温度和负载变化影响。
4. 如果负载对电压上限敏感，例如 MCU、LED、锂电池或精密模块，建议使用 1% 电阻并实测校准，而不是刻意提高输出电压。
5. 输入端和输出端电容应结合实际电路、布线距离及所使用芯片的数据手册进行配置。
